Vector Network Analyser

Czyli bardzo dobry analizator antenowy bazujący na

zabawach i doświadczeniach z konstrukcją IW3HEV

Dostępa jest juz najnowsza wersja miernika

SVNA MAX6

która pracuje do 180 MHz

http://www.max6.pl/

Do wersji MAX5 zakres pracy był tylko do 60 MHz

MAX6 pracuje do 180 MHz

"VNA" to juz coś więcej niz tylko zwykły analizator antenowy

- to jest duzo więcej:

    • Analizator Antenowy
    • Wobuloskop
    • Generator sygnałowy
    • Sonda wcz
    • Miernik trapów
    • Miernik długości kabli,
    • Miernik impedancji falowej kabla
    • Miernik współczynnika skrócenia izolatora w kablu
    • Miernik kwarców
    • .............................i duzo więcej

Dlaczego tym razem SVNA a nie VNA ... otóż ta wersja miernika podczas pomaru obwodów typu filtr pozwala na jednoczesna pracę analizatora wektorowego i wobuloskopu. Pozwala to na jednoczesne oglądanie filtru z "obu stron".

Nalezy pamiętać ze mierniki do anten typu

MFJ i VK5JST to są dobre

mierniki ale nie są to analizatory :-)

==========================================

Kilka zdjeć..

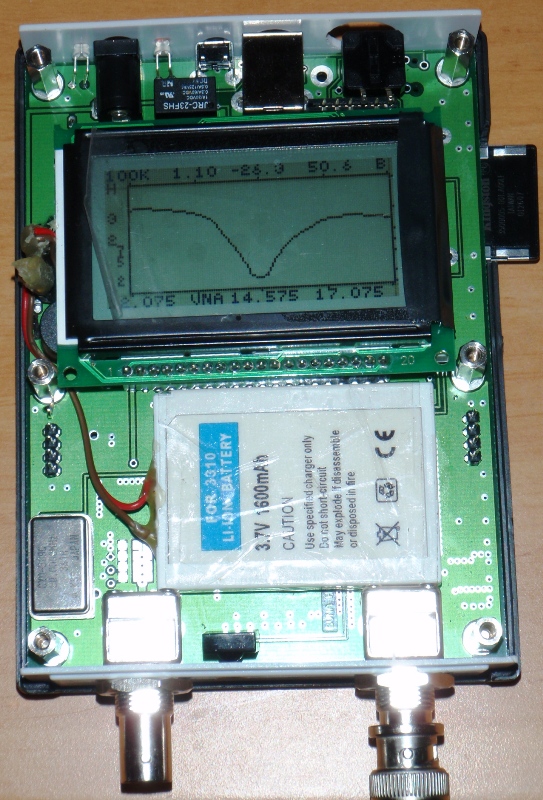

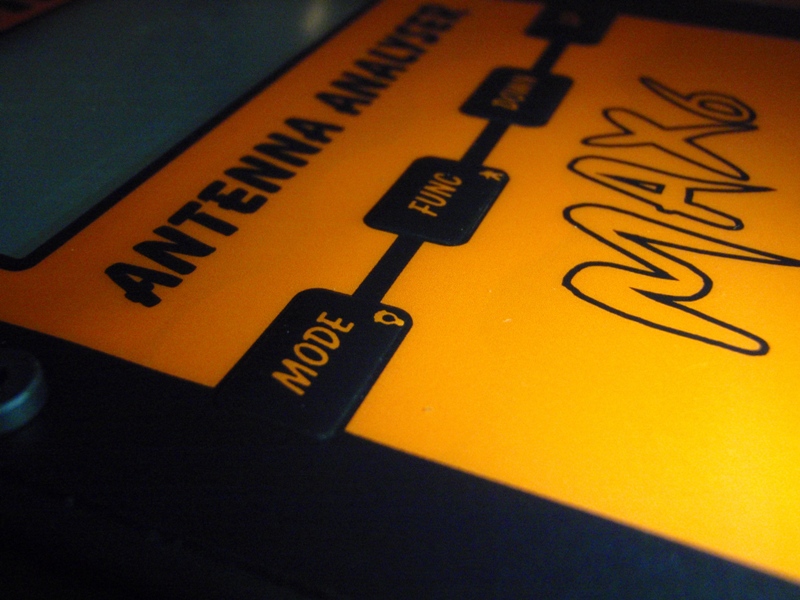

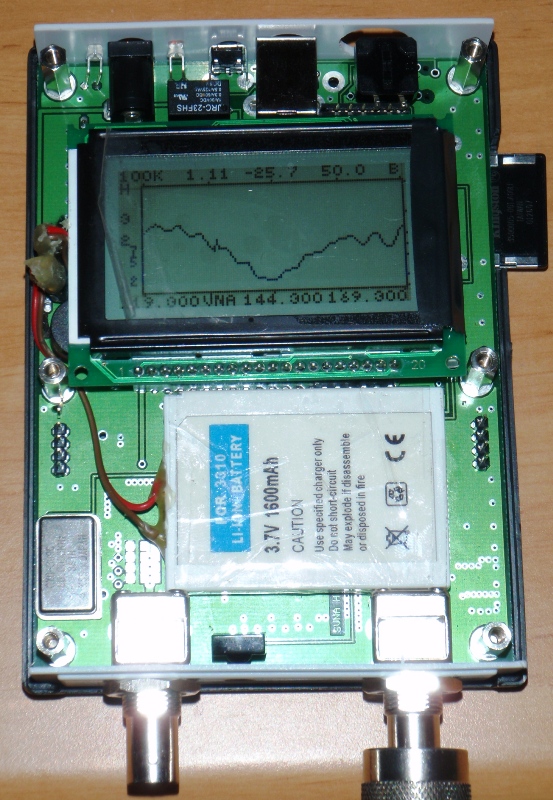

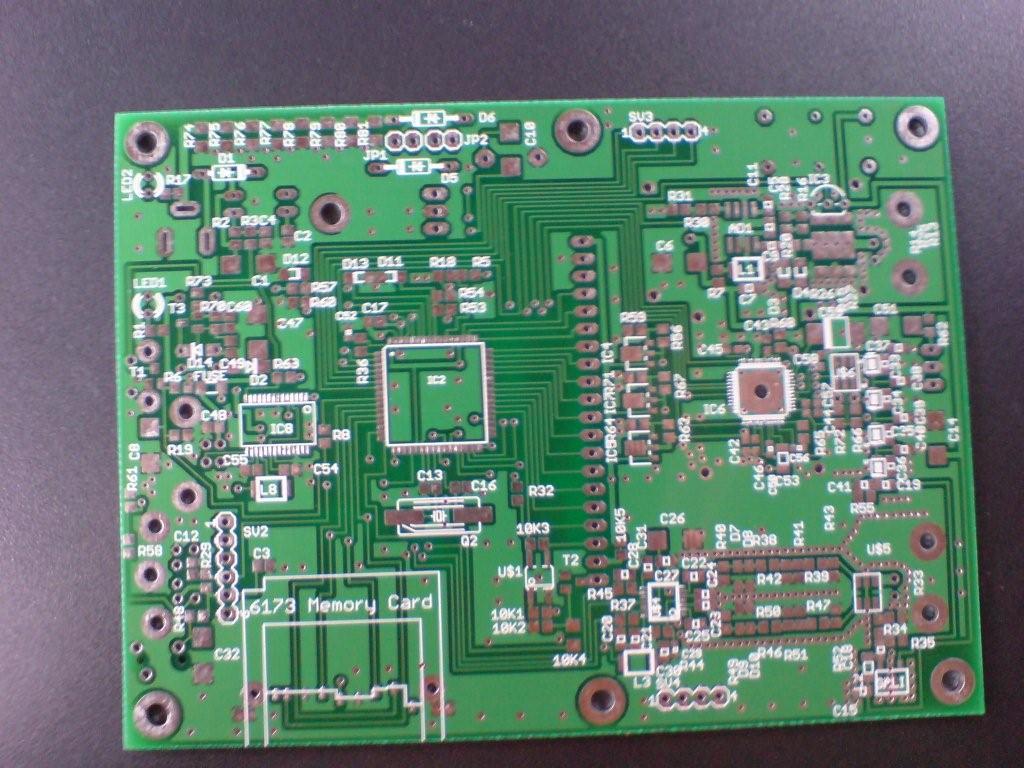

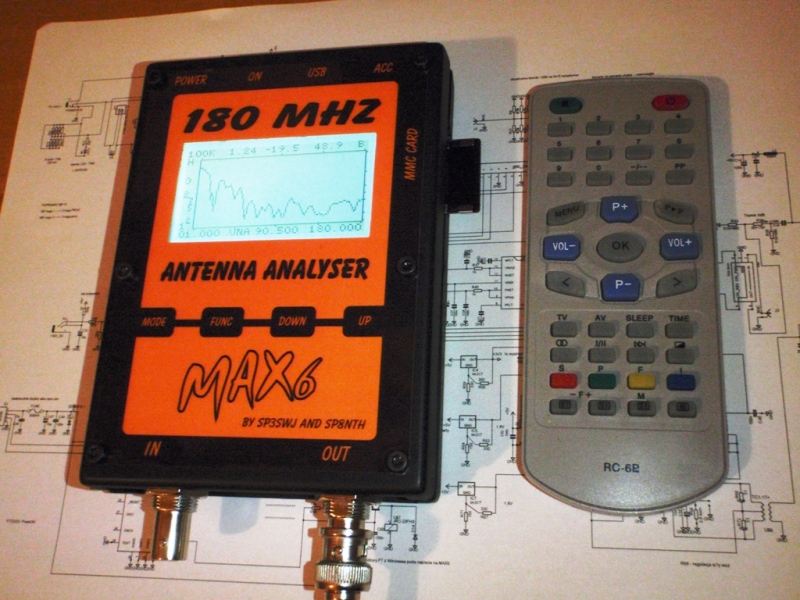

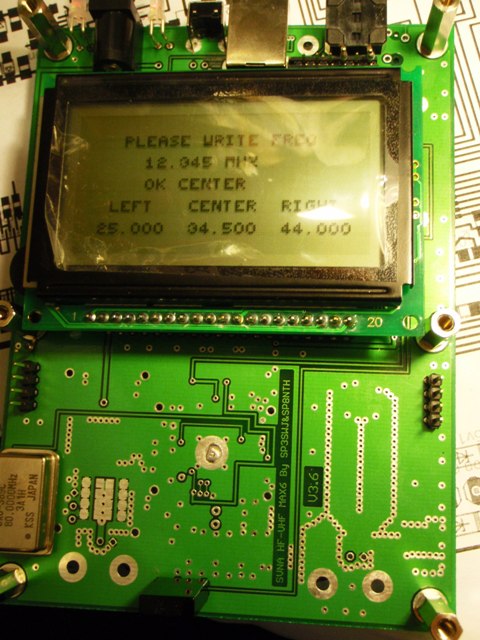

SVNA MAX6 zaczyna żyć..

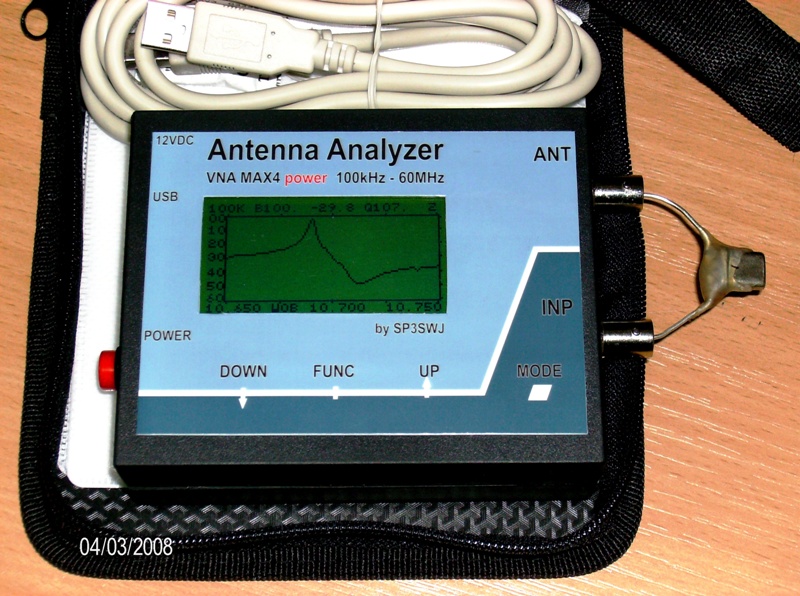

VNA MAX4 z klawiszamiz boku

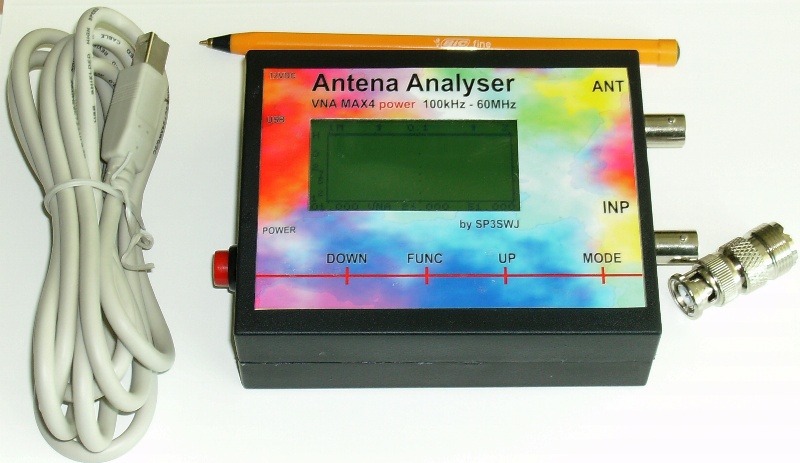

a tu coś bardziej wesołego MAX4 rainbow :-)

prototyp SVNA MAX2 60MHz

VNA MAX2

VNA3p2

śledzenie SR0FLY na żywo 3D z wizualizacja wysokości

(jak jest nadawana)

pobierzcie i zainstalujecie ten program

http://earth.google.com/download-earth.html

potem kliknąc na tego LINKA

http://www.sp2swj.sp-qrp.pl/SR0FLY/SR0FLY_all.kml

===============

Anteny nie anteny...

czyli mój drut nad dachem...

i coś dla wędkarzy GP14MHz

==============

rózne ciekawe linki

QTH Locator

www.aprs.fi

Leslau 1944

Czyli stara mapa Włocławka

11MB

Do ogladania wymagany zainstalowany program EarthGoogle
