Trwają prace nad dodatkiem do miernika VNA MAX4.

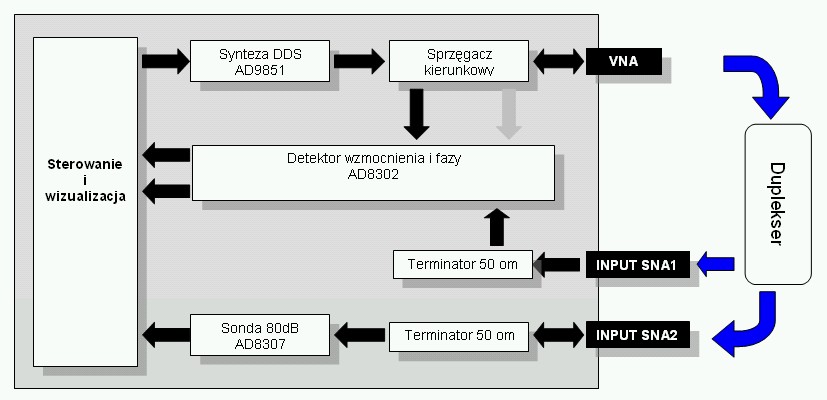

Po dołożeniu dodatkowej zewnętrznej sondy na AD8307 zwiększą
się możliwości miernika.
Dodatkowa funkcje to;
- dwukanałowy wobuloskop o dynamice 80 dB
- sonda wcz wyskalowana w dBm ( W , V)
- miernik mocy wcz
Zmiany konstrukcyjne - do MAX4
- trzeba dodać gniazdo miniJAck 3,5 mm
- dwa rezystory,
- diode zenera ,
- kondensatorek
- oraz najlepiej bezpiecznik poliswitch.
Trzeba wykonać także dodatkowa sondę na AD8307 ( podobną
jak w mierniku OZ2CPU - ale bez tłumika na wejściu )
jako małe pudełeczko - podłączane jak zajdzie taka potrzeba
Oczywiście trzeba będzie wgrać nowy program
do procesorka :-)
i podpiać zewnętrzna sonde wcz
Program na PC wersja 3.0.6 już jest dostępny na WWW
program HEX do procka - niebawem...
... więcej niebawem..
